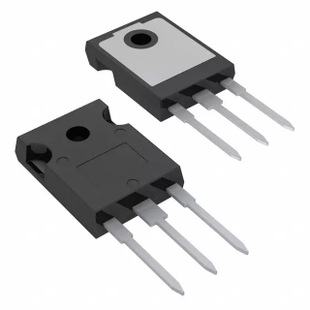

我们通常都知道MOS管也被称为单极型晶体管，并由多数载流子参与导电，如今MOS管已经成为了功率晶体管和双极型晶体管的市场竞争者。MOS相对于其他产品MOS有很多优点让很多电子产品厂家很是喜爱，那MOS管有哪些优点能够吸引他们呢？MOS管具有输入噪声小、电阻高(10^7~10^12Ω)、动态范围大、易于集成、功耗低、安全工作区域宽、没有二次击穿现象等多种优点。看到这里，你是不是还想更深的了解MOS管呢？

其实所有的MOS集成电路(包括P沟道MOS，N沟道MOS，互补MOS—CMOS集成电路)都有一层绝缘栅，以防止电压击穿。在正常的工作中，我们比较常见器件的绝缘栅氧化层的厚度大约一般是25nm、50nm、80nm三种。

在集成电路高阻抗栅前面还有电阻——二极管网络进行保护，虽然如此，器件内的保护网络还不足以免除对器件的静电损害(ESD)，实验指出，在高电压放电时器件会失效，器件也可能为多次较低电压放电的累积而失效。

按损伤的严重程度静电损害有多种形式，最严重的也是最容易发生的是输入端或输出端的完全破坏以至于与电源端VDD GND短路或开路，器件完全丧失了原有的功能。

稍次一等严重的损害是出现断续的失效或者是性能的退化，那就更难察觉。还有一些静电损害会使泄漏电流增加导致器件性能变坏。

那么，有这么多的损耗问题，我们该如何去避免这些问题呢？有哪些操作方面需要注意的吗？》》那就请看：使用MOS管的14大注意事项
