MOSFET（金属氧化物半导体场效应晶体管）晶体管是一种半导体器件，广泛用于开关目的和电子设备中电子信号的放大。由于MOSFET的尺寸非常小，因此MOSFET可以是内核或集成电路，它们可以在单个芯片中进行设计和制造。MOSFET器件的引入带来了电子开关领域的变化。让我们对这个概念进行详细的解释。

什么是MOSFET？

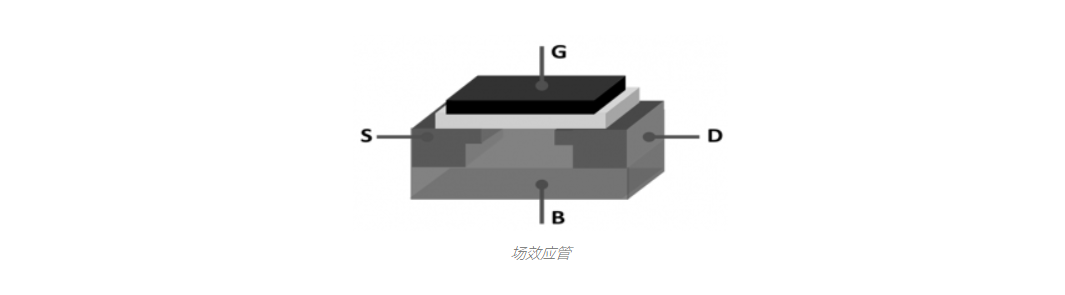

MOSFET是具有源极（S），栅极（G），漏极（D）和主体（B）端子的四端子设备。通常，MOSFET的主体与源极端子相连，因此形成了一个三端设备，例如场效应晶体管。MOSFET通常被认为是晶体管，并且在模拟和数字电路中都使用。这是MOSFET的基本介绍。该设备的一般结构如下：

根据上述MOSFET结构，MOSFET的功能取决于沟道宽度中发生的电气变化以及载流子（空穴或电子）的流动。电荷载流子通过源极端子进入通道，并通过漏极离开。

通道的宽度由称为栅极的电极上的电压控制，该电极位于源极和漏极之间。它与极薄的金属氧化物层附近的通道绝缘。器件中存在的MOS容量是整个操作的关键部分。
