1. 硬件电路原理
2. FOC控制原理
3. 空间矢量调制(SVPWM)
4. 电流采样方式选择
5. 角度估算器
6. 霍尔FOC程序

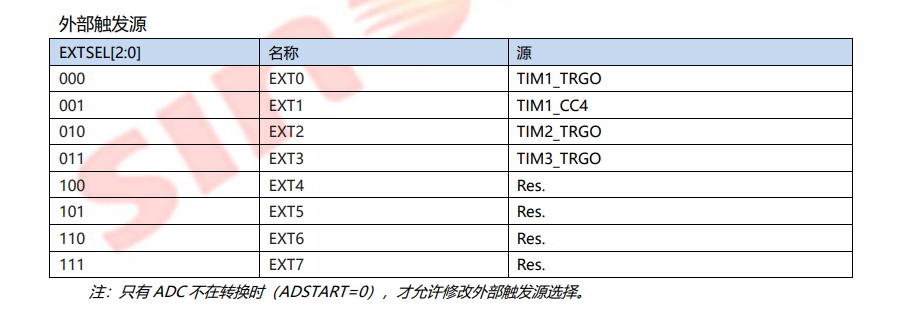

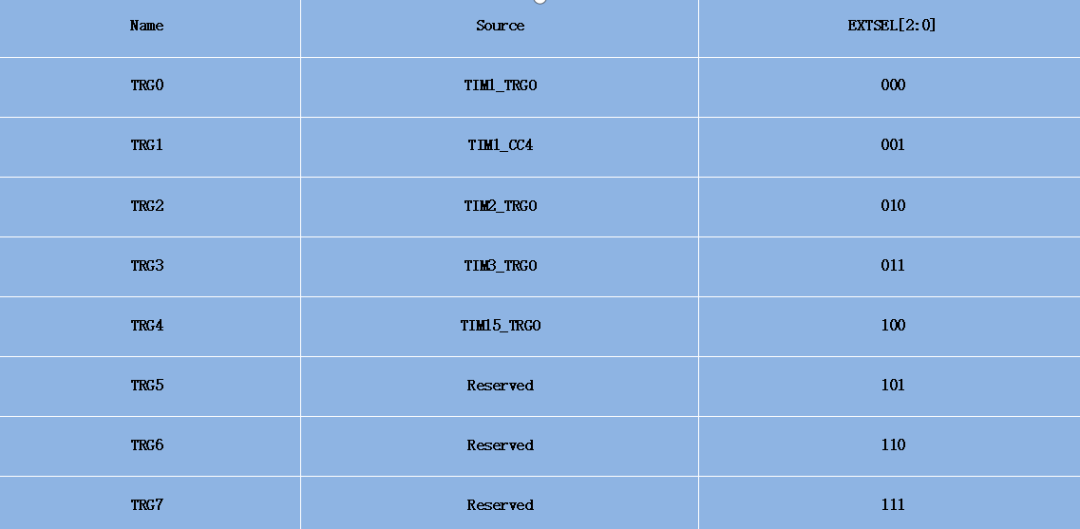

ADC触发源

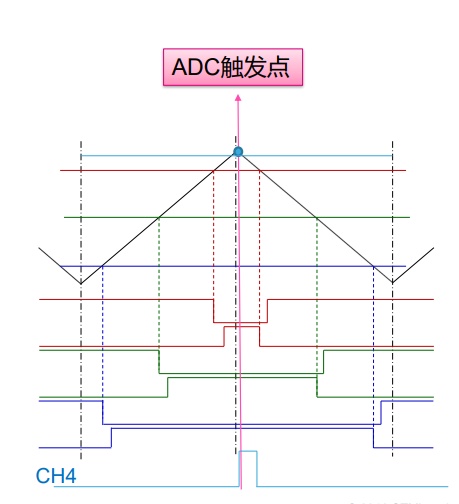

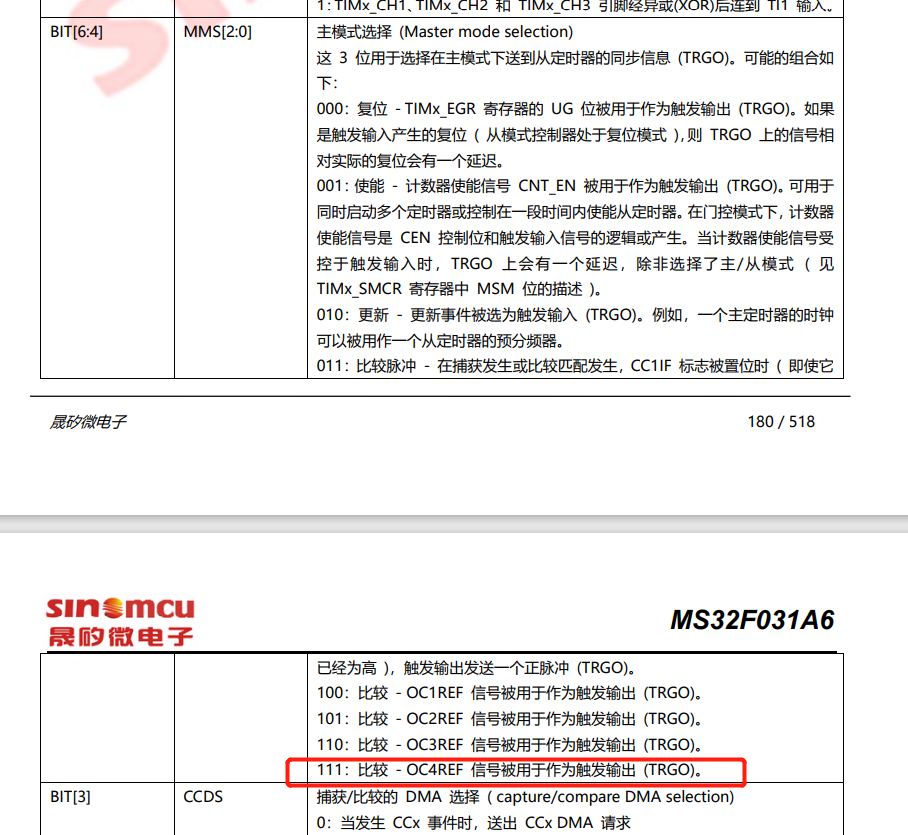

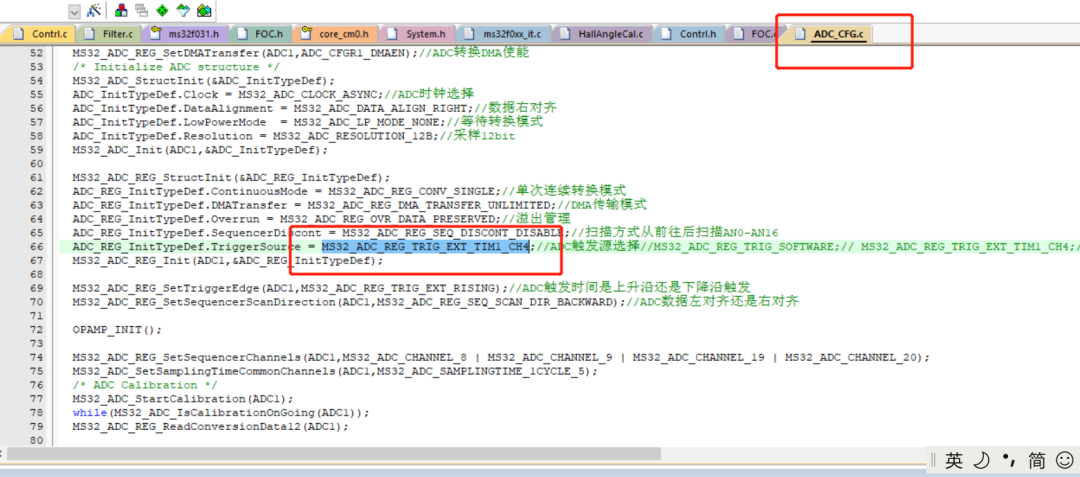

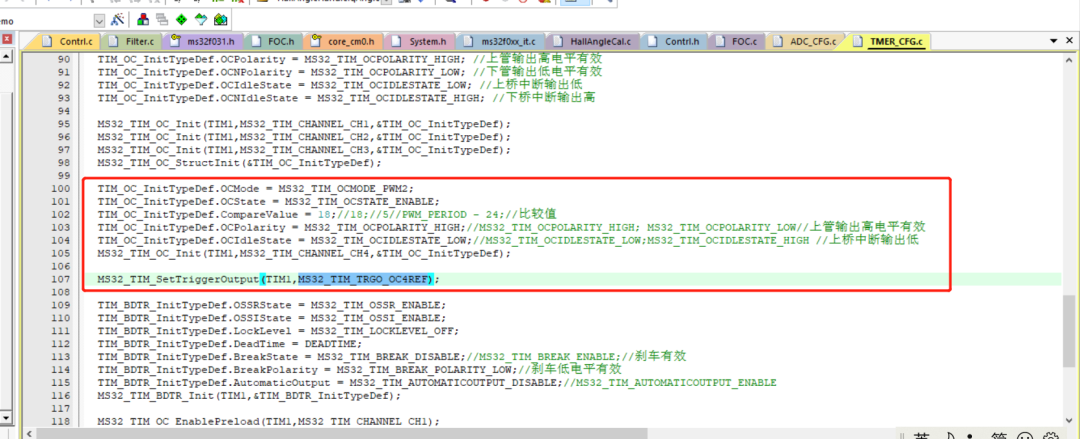

ADC上升沿触发采样,采用的TIM1-CH4的触发源。

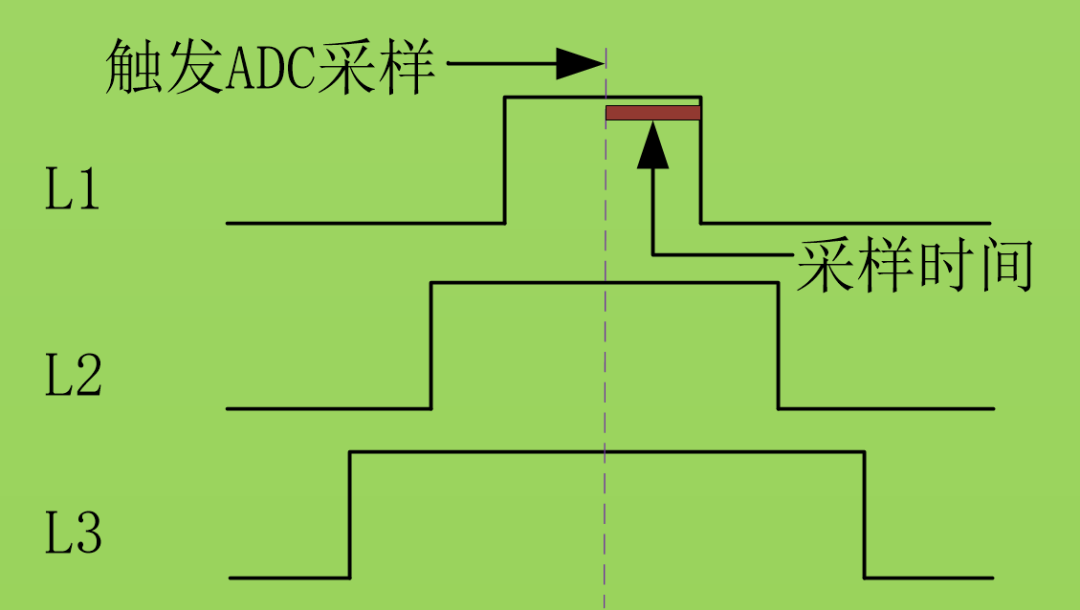

三电阻采样时刻

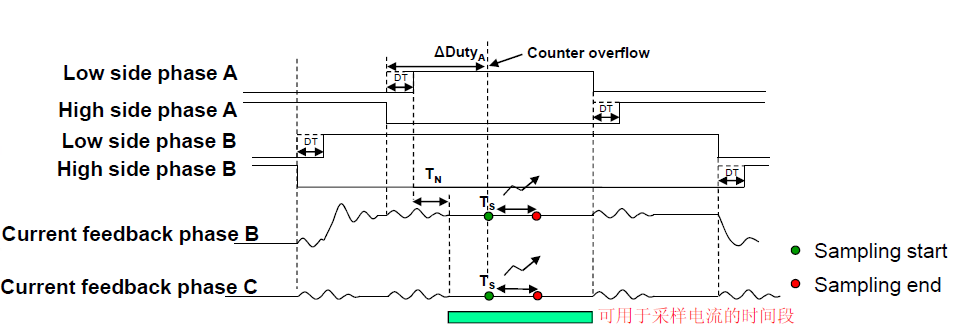

低频状态,使用中心点采样

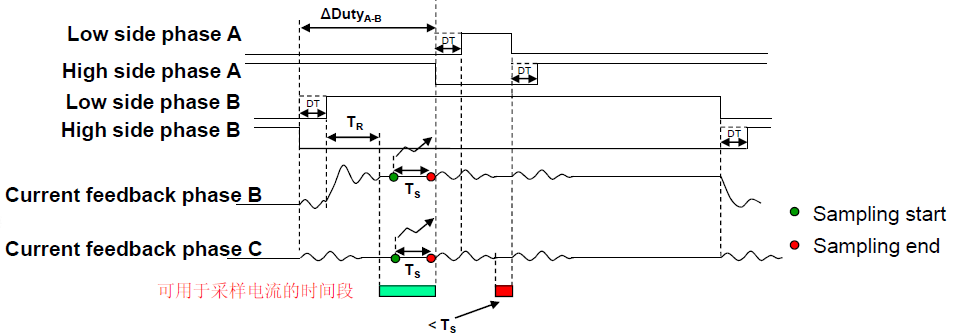

高频状态,改变电流采样点

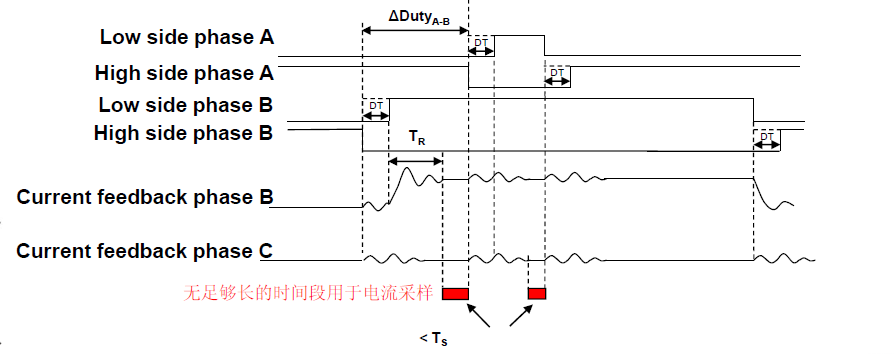

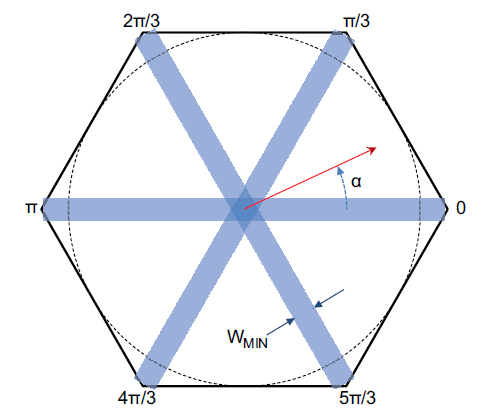

扇区转换和临近零矢量,采样不准确
120°HALL电平状态

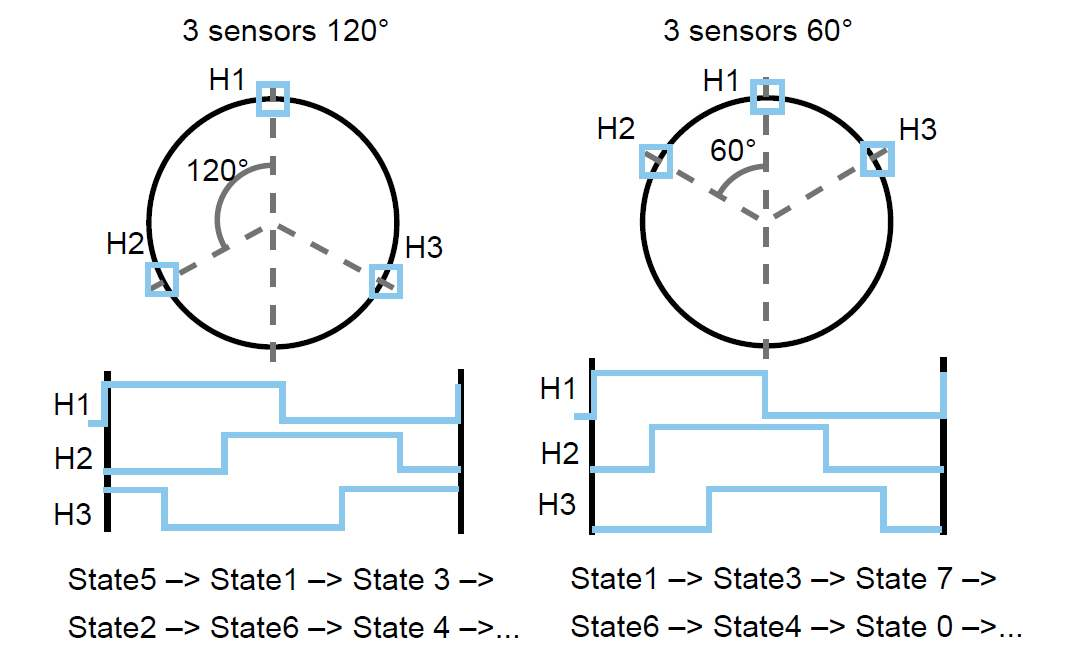

120°及60°HALL区别

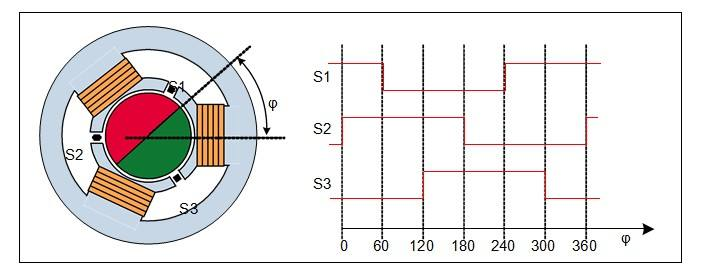

HALL信号及角度关系
矢量控制需要连续的位置信号,需要对角度进行细分,如下图所示:

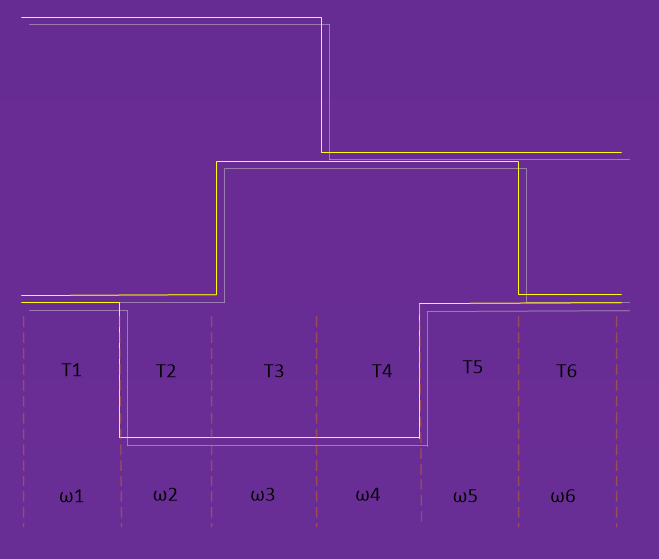

基于HALL信号的角度细分

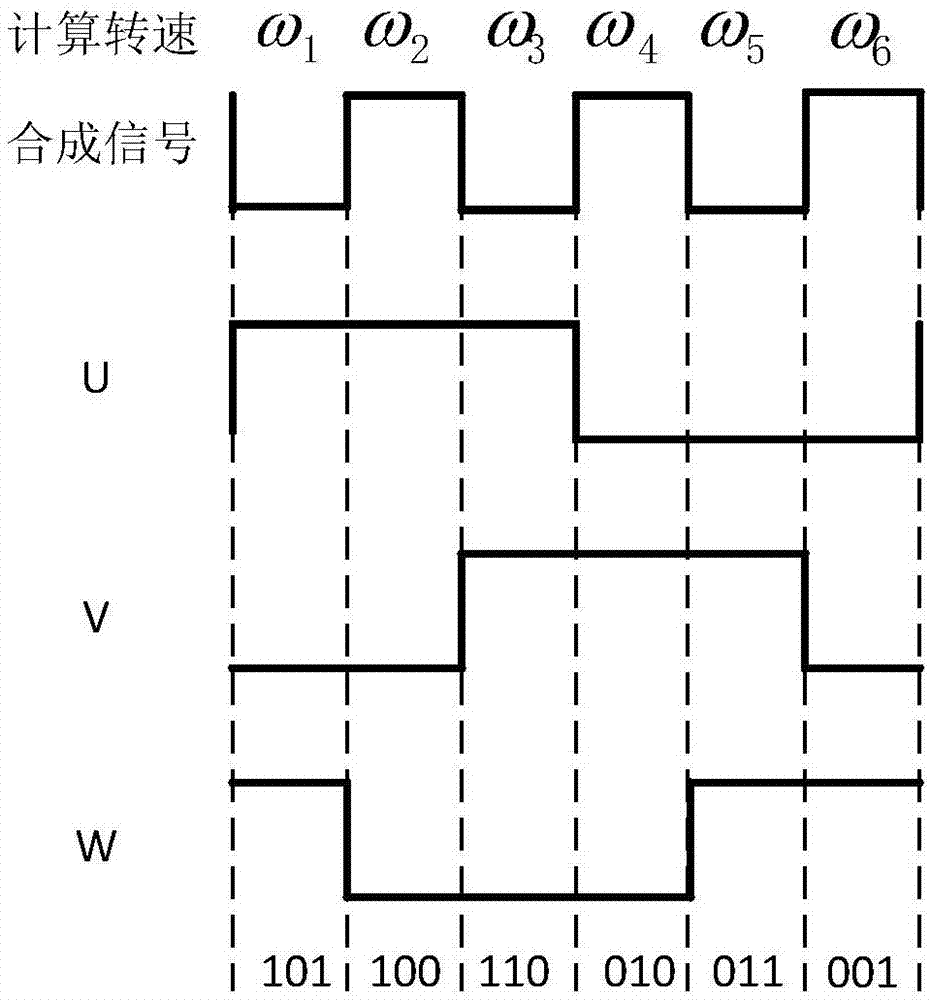

每个60°电角度hall扇区角速度可以通过公式:

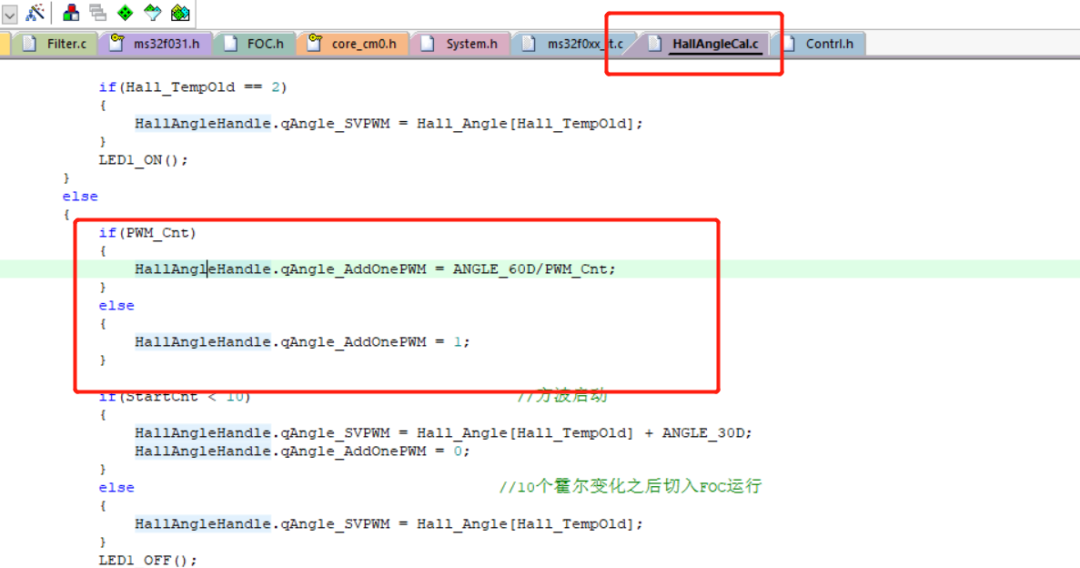

求出,在下一个hall的扇区,可以通过角速度对时间积分求得:

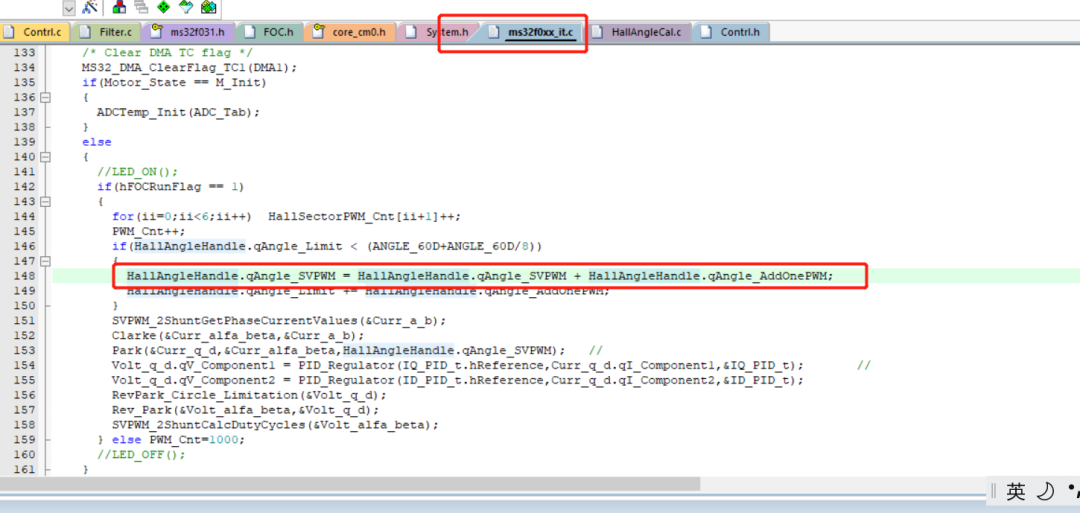

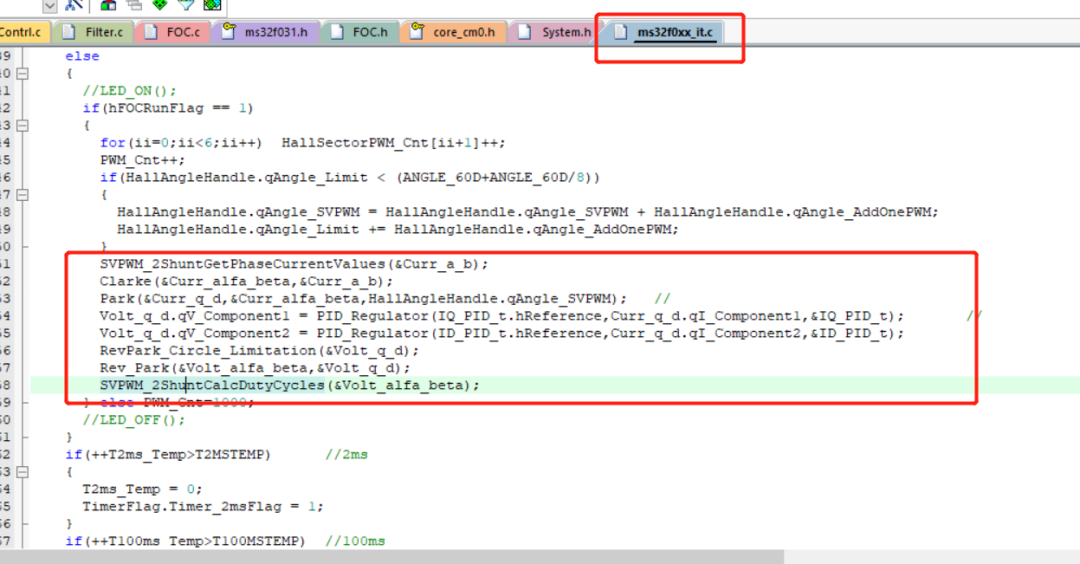

DMA采样完成中断中执行FOC控制程序

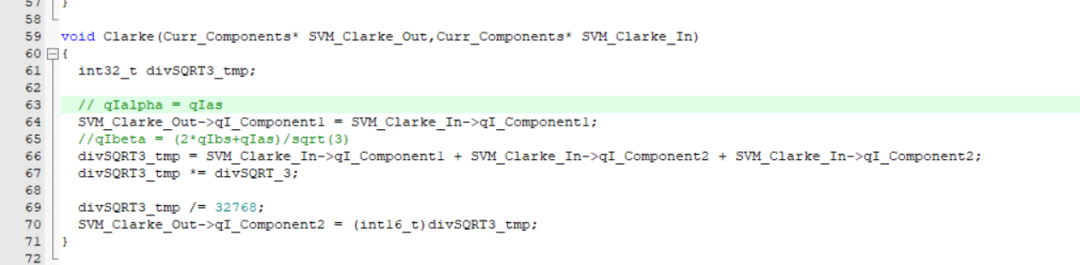

根据Clark变换原则 f(α,β) = (2/3)*f(A,B,C),推到出:
iα=iA
iβ=√3/3 *(iA+2*iB)

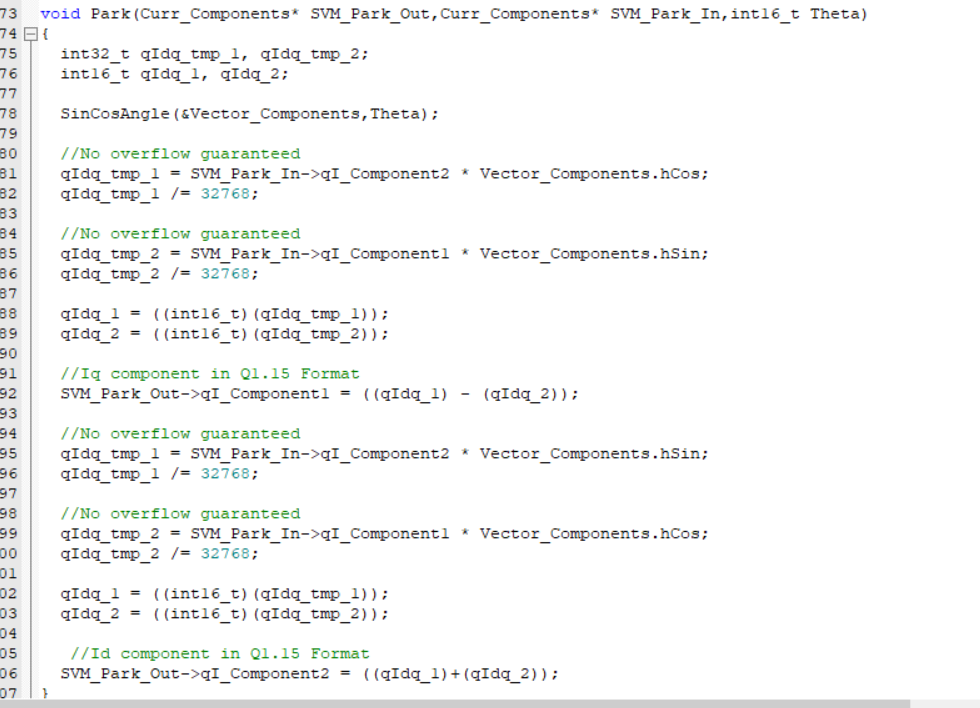

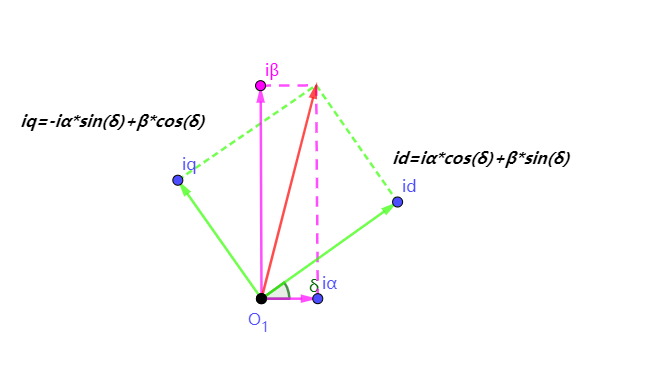

根据Park变换原则,装换成Iq/Id

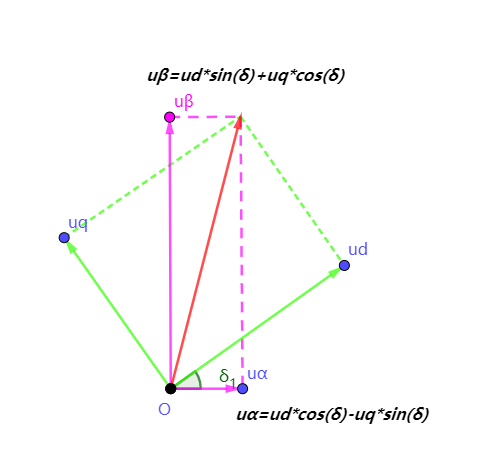

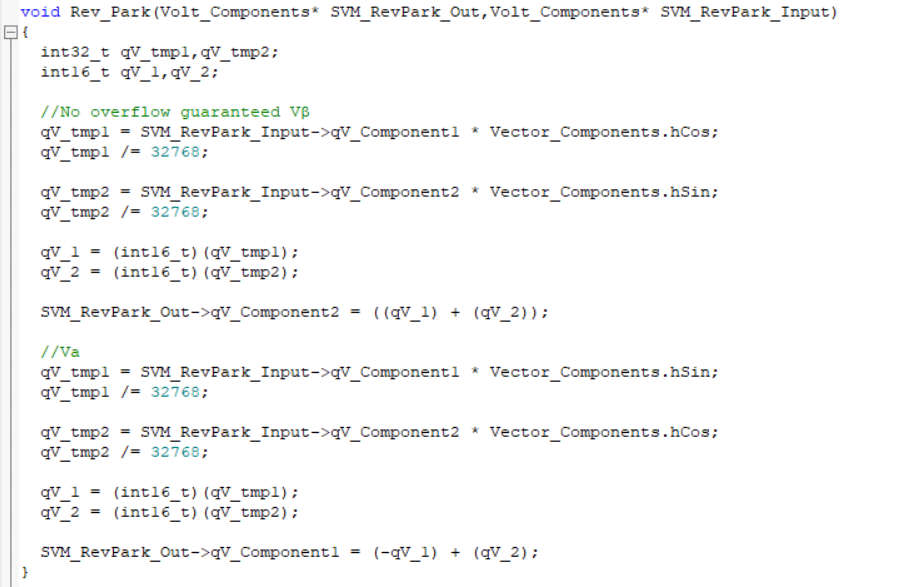

根据Park变换原则,装换成Ua/Uβ

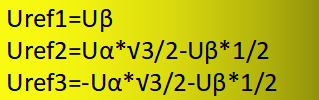

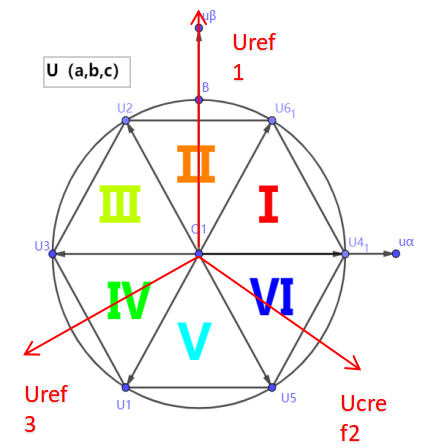

A,B,C对应Uref1,Uref2,Uref3,

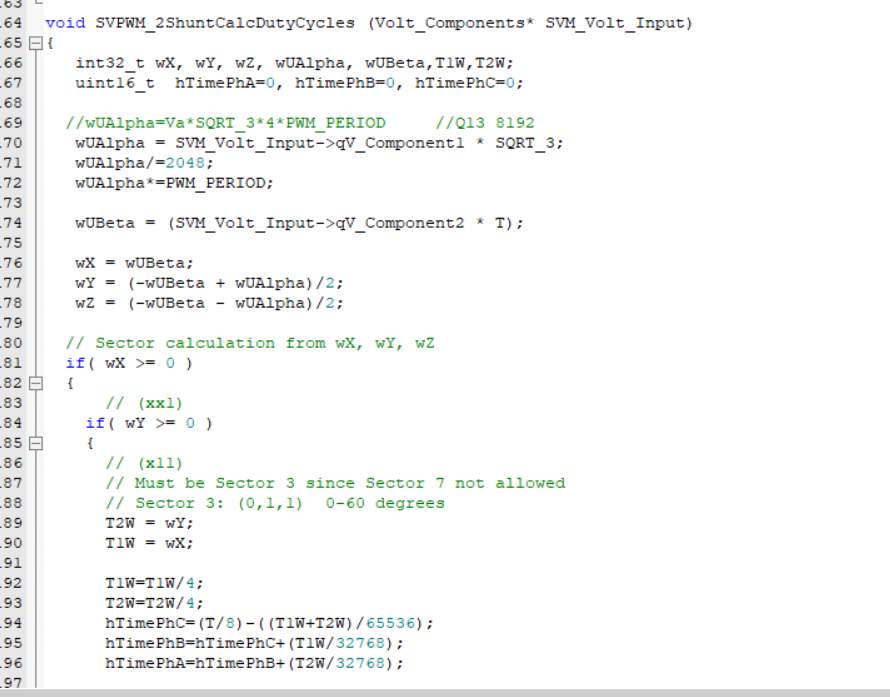

正表示1,负表示0;N=A+2B+4C

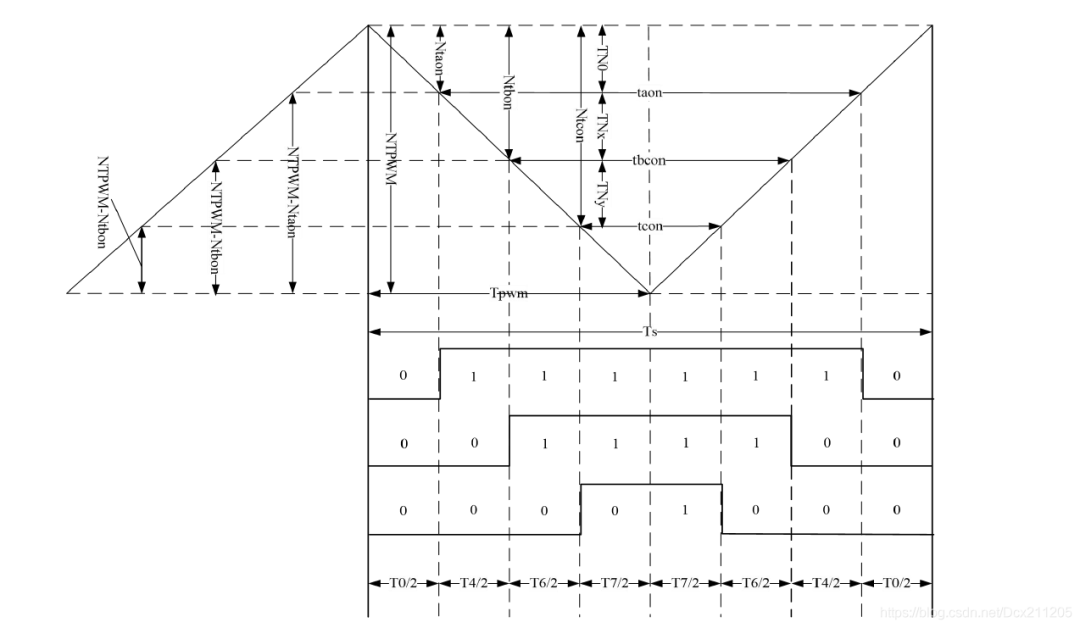

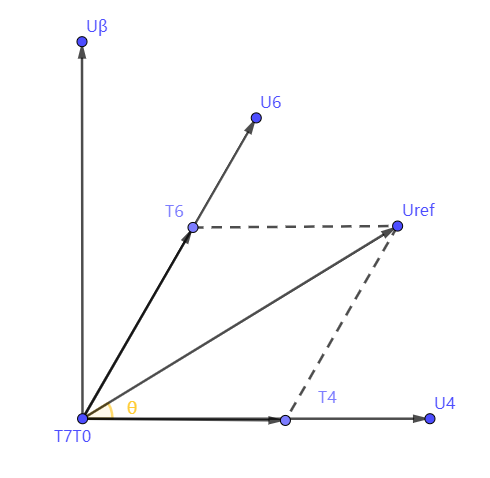

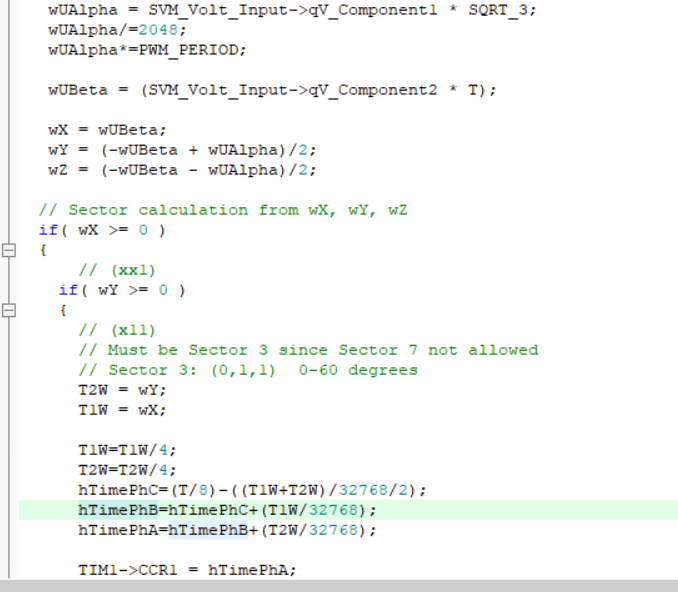

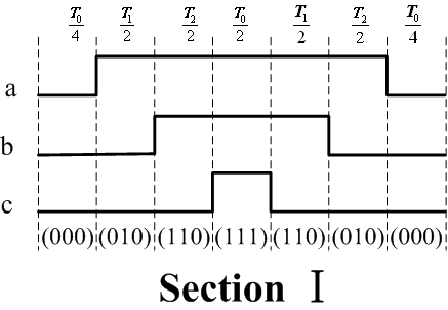

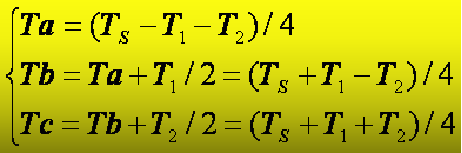

已知Ua和Uβ推到出U4和U6,再推导出T4和T6,根据PWM使用上升下降的计数方式,得到下面公式:
全文完
